Документирование DAG в Airflow UI (Custom UI docs)

Эта страница ещё не обновлена под Airflow 3. Описанные концепции актуальны, но часть примеров кода может потребовать правок. При запуске примеров обновляйте импорты и учитывайте возможные breaking changes.

Информация

В Airflow можно создавать документацию DAG в формате Markdown, которая отображается в UI.

После прохождения туториала вы сможете:

Добавлять собственные docstring к задаче Airflow.
Добавлять собственные docstring к DAG Airflow.

Время прохождения

Туториал рассчитан примерно на 15 минут.

Необходимая база

Основы Python. См. Python Documentation.
Основы Airflow. См. Introduction to Apache Airflow.

Требования

Astro CLI.

Шаг 1: Создание проекта Astro

Чтобы запустить Airflow локально, нужен проект Astro.

Создайте каталог для проекта и перейдите в него: mkdir <имя_каталога> && cd <имя_каталога>.
Инициализируйте проект Astro: astro dev init.
Чтобы разрешить необработанный HTML в описаниях DAG (Markdown), добавьте в .env переменную окружения: AIRFLOW__WEBSERVER__ALLOW_RAW_HTML_DESCRIPTIONS=True. Тогда в описаниях DAG можно использовать HTML. Если из соображений безопасности не включать эту настройку, Markdown по-прежнему будет работать, а HTML из туториала отобразится как обычный текст.
Запустите Airflow: astro dev start.

Шаг 2: Создание нового DAG

В папке dags создайте файл docs_example_dag.py.
Скопируйте в него один из вариантов DAG ниже (декораторы или традиционный стиль).

Вариант с декораторами:

from airflow.decorators import task, dag
from pendulum import datetime
import requests


@dag(
    start_date=datetime(2022, 11, 1),
    schedule="@daily",
    catchup=False
)
def docs_example_dag():
    @task
    def tell_me_what_to_do():
        response = requests.get("https://bored-api.appbrewery.com/random")
        return response.json()["activity"]

    tell_me_what_to_do()


docs_example_dag()

Традиционный вариант:

from airflow.models.dag import DAG
from airflow.operators.python import PythonOperator
from pendulum import datetime
import requests


def query_api():
    response = requests.get("https://bored-api.appbrewery.com/random")
    return response.json()["activity"]


with DAG(
    dag_id="docs_example_dag",
    start_date=datetime(2022, 11, 1),
    schedule=None,
    catchup=False,
):
    tell_me_what_to_do = PythonOperator(
        task_id="tell_me_what_to_do",
        python_callable=query_api,
    )

В DAG одна задача tell_me_what_to_do: она обращается к API, получает случайное занятие на день и выводит его в логи.

Шаг 3: Добавление документации к DAG

К DAG можно добавить описание в формате Markdown — оно будет отображаться на страницах Grid, Graph и Calendar в Airflow UI.

Добавьте в файл docs_example_dag.py над определением DAG строку с документацией:

doc_md_DAG = """
### The Activity DAG

This DAG will help me decide what to do today. It uses the [BoredAPI](https://bored-api.appbrewery.com/random) to do so.

Before I get to do the activity I will have to:

- Clean up the kitchen.
- Check on my pipelines.
- Water the plants.

Here are some happy plants:

<img src="https://cdn.pixabay.com/photo/2016/11/29/05/45/plants-1867343_1280.jpg" width="200"/>
"""

Текст написан в Markdown: заголовок, ссылка, маркированный список и изображение (в HTML). Подробнее о Markdown: The Markdown Guide.

Передайте эту строку в параметр doc_md при определении DAG:

@dag(
    start_date=datetime(2022, 11, 1),
    schedule="@daily",
    catchup=False,
    doc_md=doc_md_DAG
)
def docs_example_dag():
    ...

with DAG(
    dag_id="docs_example_dag",
    start_date=datetime(2022, 11, 1),
    schedule="@daily",
    catchup=False,
    doc_md=doc_md_DAG
):
    ...

Откройте представление Grid и нажмите на баннер DAG Docs, чтобы увидеть отображённую документацию.

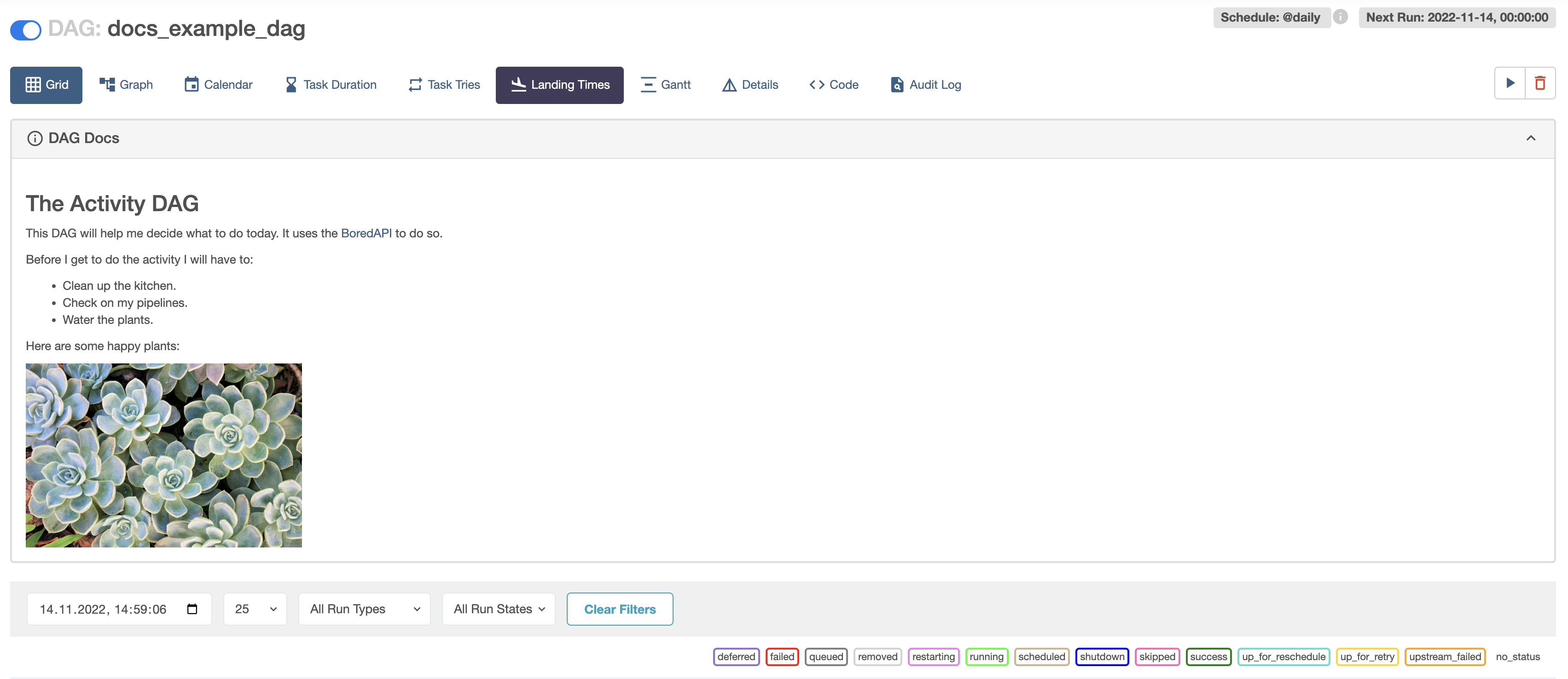

Баннер DAG Docs в Grid

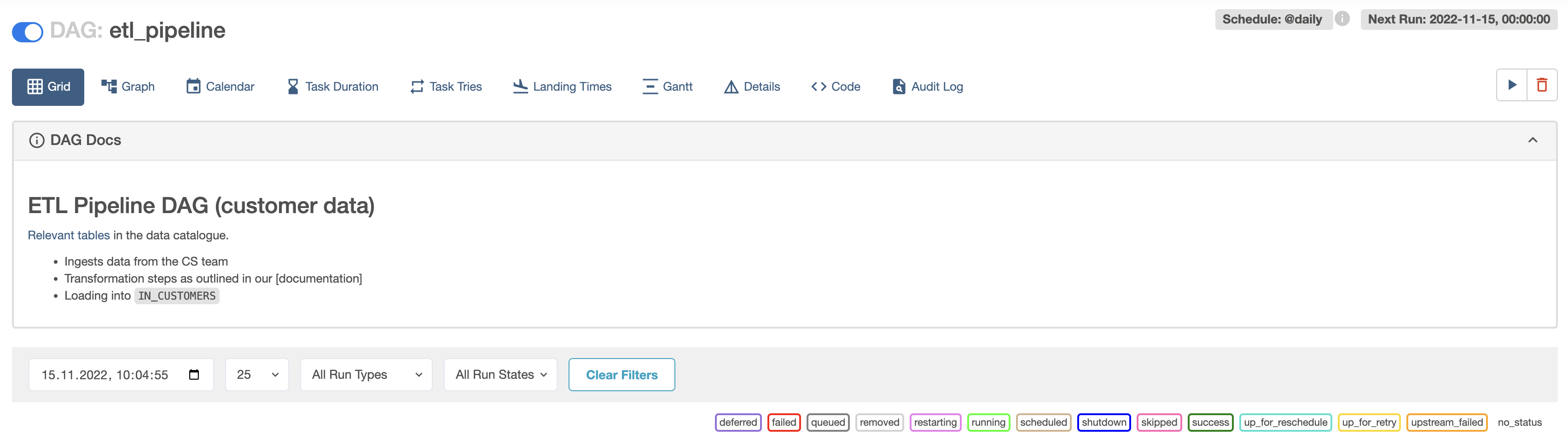

Пример документации DAG в UI

Airflow автоматически подхватывает docstring, написанный сразу под определением DAG, и показывает его как DAG Docs. При использовании with DAG(): в параметр doc_md можно передать путь к .md-файлу — удобно, если одна и та же документация нужна нескольким DAG.

Совет

Шаг 4: Добавление документации к задаче

К отдельным задачам тоже можно добавить описание в формате Markdown, Monospace, JSON, YAML или reStructuredText. Рендерится только Markdown; остальные форматы отображаются как форматированный текст.

Добавьте строки с документацией в разных форматах (например, перед определением DAG):

Markdown:

doc_md_task = """
### Purpose of this task

This task **boldly** suggests a daily activity.
"""

Monospace:

doc_monospace_task = """
If you don't like the suggested activity you can always just go to the park instead.
"""

JSON:

doc_json_task = """
{
  "previous_suggestions": {
    "go to the gym": {"frequency": 2, "rating": 8},
    "mow your lawn": {"frequency": 1, "rating": 2},
    "read a book": {"frequency": 3, "rating": 10}
  }
}
"""

YAML:

doc_yaml_task = """
clothes_to_wear: sports
gear: |
  - climbing: true
  - swimming: false
"""

reStructuredText:

doc_rst_task = """
===========
This feature is pretty neat
===========

* there are many ways to add docs
* luckily Airflow supports a lot of them

.. note:: `Learn more about rst here! <https://docutils.sourceforge.io/rst.html>`__
"""

Передайте эти строки в параметры задачи (doc_md, doc, doc_json, doc_yaml, doc_rst):

С декоратором @task:

@task(
    doc_md=doc_md_task,
    doc=doc_monospace_task,
    doc_json=doc_json_task,
    doc_yaml=doc_yaml_task,
    doc_rst=doc_rst_task
)
def tell_me_what_to_do():
    response = requests.get("https://bored-api.appbrewery.com/random")
    return response.json()["activity"]

tell_me_what_to_do()

С PythonOperator:

tell_me_what_to_do = PythonOperator(
    task_id="tell_me_what_to_do",
    python_callable=query_api,
    doc_md=doc_md_task,
    doc=doc_monospace_task,
    doc_json=doc_json_task,
    doc_yaml=doc_yaml_task,
    doc_rst=doc_rst_task
)

В Airflow UI запустите DAG.
В представлении Grid нажмите на зелёный квадрат нужного экземпляра задачи.
Откройте Details → Task Instance Details. Документация задачи отображается по атрибутам (doc_md, doc, doc_json, doc_yaml, doc_rst).

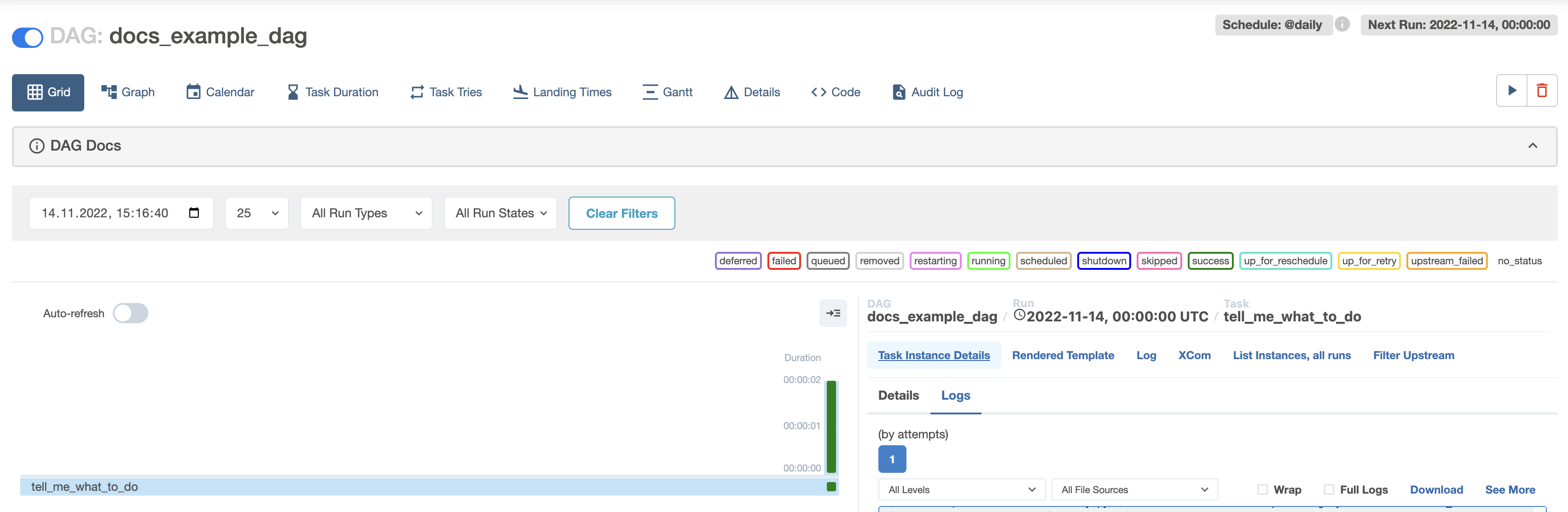

Детали экземпляра задачи (Task Instance Details)

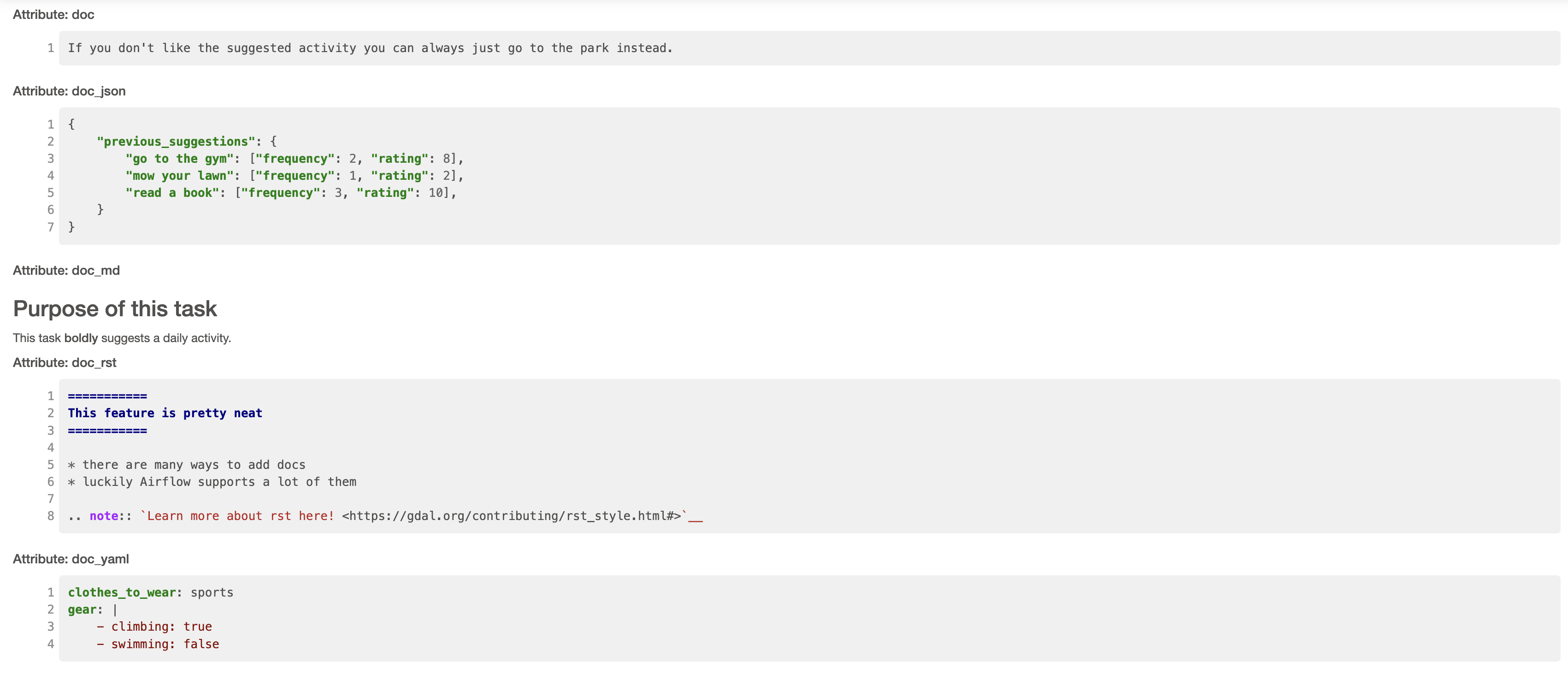

Документация задачи в UI (все форматы)

В Airflow 2.10+ документация задачи, переданная в doc_md или как docstring у задачи с декоратором @task, отображается в деталях задачи в UI.

Документация задачи (doc_md) в UI

Шаг 5: Заметки к экземпляру задачи и DAG run

К экземплярам задач и DAG run можно добавлять заметки из представления Grid в Airflow UI. Это удобно, чтобы передать коллегам контекст (например, почему упал конкретный запуск).

Откройте представление Grid для DAG docs_example_dag, созданного в шаге 2.
Выберите экземпляр задачи или DAG run.
Откройте Details → Task Instance Notes или DAG Run notes → Add Note.
Введите текст заметки и нажмите Save Note.

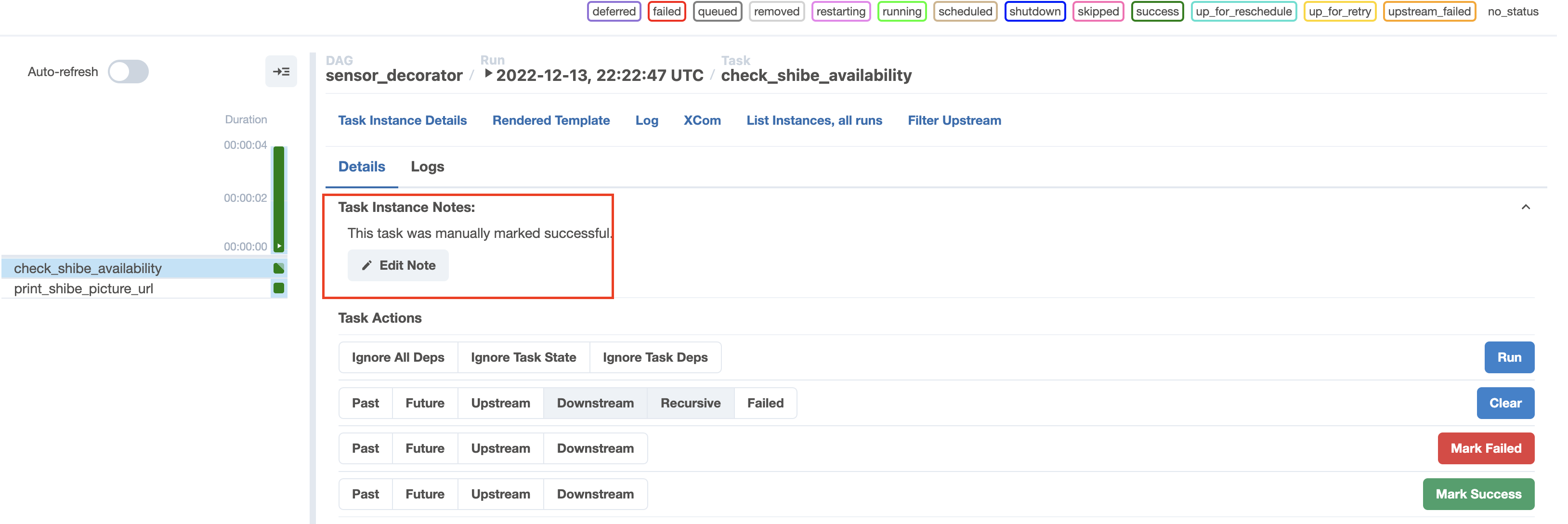

Добавление заметки к задаче или DAG run

Итог

Теперь вы умеете добавлять документацию и к DAG, и к задачам Airflow в UI.
