Метаданные Airflow (Metadata database)

Эта страница ещё не обновлена под Airflow 3. Описанные концепции актуальны, но часть примеров кода может потребовать правок. При запуске примеров обновляйте импорты и учитывайте возможные breaking changes.

Информация

Метаданная база данных — ключевой компонент Airflow. В ней хранится важная информация: конфигурация ролей и прав доступа окружения, а также все метаданные прошлых и текущих DAG run и task run.

Состояние метаданной БД критично для окружения Airflow. Потеря данных может нарушить выполнение DAG и лишить доступа к данным прошлых запусков. Как и для любого ключевого компонента, для метаданной БД обязательны резервное копирование и план восстановления после сбоев.

В этом руководстве — всё необходимое для поддержания метаданной БД в порядке:

Доступ к метаданным через Airflow REST API.
Лучшие практики работы с метаданной БД.
Важное содержимое БД.
Требования к СУБД.

Необходимая база

Полезно понимать:

Компоненты Airflow. См. Компоненты Airflow.
Основные концепции Airflow. См. Introduction to Apache Airflow.

Спецификации БД

Airflow подключается к метаданной БД из слоя приложения через SQLAlchemy и ORM (Object Relational Mapping) в Python. Теоретически подойдёт любая СУБД из поддерживаемых SQLAlchemy. Чаще всего используют:

SQLite
MySQL
PostgreSQL

В Apache Airflow по умолчанию — SQLite, но PostgreSQL распространён гораздо больше и рекомендуется сообществом для большинства сценариев. Astronomer использует Postgres во всех окружениях Airflow, включая локальный запуск через Astro CLI и облачные деплойменты.

При настройке окружения важно учитывать размер метаданной БД. В продакшене обычно используют управляемую БД (автомасштабирование, автоматические бэкапы). Размер зависит от нагрузки. Для ориентира: в Apache Airflow по умолчанию SQLite 2 GB (только для разработки). Astro CLI поднимает окружение с Postgres 1 GB.

Изменения конфигурации и схемы метаданной БД происходят часто — практически с каждым минорным обновлением. Для отката версии Airflow используйте команду db downgrade.

Содержимое метаданной БД

В метаданной БД хранятся данные нескольких типов.

Прочие вспомогательные таблицы: код DAG в разных форматах, сведения об ошибках импорта и т.п.
Данные о DAG run и task run, создаваемые планировщиком.
Данные, используемые в DAG: переменные, подключения (connections), XCom.
Учётные записи пользователей и права доступа.

Во многих случаях доступ к этим данным возможен через UI Airflow или stable REST API. Эти способы предпочтительнее прямых запросов к метаданной БД.

Пользователи и безопасность (User information)

Отдельный набор таблиц хранит данные о пользователях Airflow и их правах к различным функциям. Администратор может просматривать часть этих данных в UI во вкладке Security.

Конфигурации DAG и переменные (Admin)

DAG могут получать и использовать из метаданной БД, в частности:

Эти таблицы просматриваются и редактируются во вкладке Admin в UI Airflow.

DAG run и task run (Browse)

Планировщик опирается на метаданную БД для учёта прошлых и текущих событий. Большая часть этих данных доступна во вкладке Browse в UI Airflow.

SLA Misses — задачи, не уложившиеся в SLA.
Triggers — все текущие triggers.
Task Reschedule — задачи, перенесённые по расписанию.
Task Instances — запись о каждом запуске задачи с атрибутами (priority weight, длительность, URL лога и т.д.).
Audit logs — события, записанные в метаданную БД (например, пауза DAG, запуск задач).
Jobs — данные планировщика о прошлых и текущих job разных типов (SchedulerJob, TriggererJob, LocalTaskJob).
DAG Runs — сведения о всех прошлых и текущих DAG run: успешность, запуск по расписанию или вручную, детальная информация по времени.

Прочие таблицы

В метаданной БД есть дополнительные таблицы: теги DAG, сериализованный код DAG, ошибки импорта, текущие состояния сенсоров и т.д. Часть этих данных отображается в UI в разных местах:

Теги DAG показываются под соответствующим DAG с голубым фоном.
Ошибки импорта — в верхней части представления DAG в UI.
Исходный код DAG — по клику на имя DAG в основном представлении, затем представление Code.

Лучшие практики работы с метаданной БД

При выборе СУБД проверяйте полную поддержку версии в документации Airflow.
Метаданная БД критична для масштабируемости и отказоустойчивости деплоймента; в продакшене рекомендуется управляемая БД, например AWS RDS или Google Cloud SQL. Альтернатива — управляемый Airflow, например Astro, с встроенной масштабируемой и отказоустойчивой метаданной БД.
Объём памяти метаданной БД может быть ограничен; нехватка памяти может ухудшать производительность Airflow. Это одна из причин, по которой Astronomer не рекомендует передавать большие объёмы данных через XCom и советует использовать механизмы очистки и архивирования в продакшен-деплойментах.
Осторожно при удалении старых записей командой db clean: это может повлиять на последующие запуски задач с аргументом depends_on_past. Команда db clean позволяет удалять записи старше --clean-before-timestamp из всех таблиц метаданной БД или из указанного списка таблиц.
При обновлении или откате версии Airflow следуйте рекомендуемым шагам: бэкап метаданной БД, проверка устаревших возможностей, пауза всех DAG, отсутствие выполняющихся задач.

Доступ к метаданной БД через Airflow REST API

Предпочтительный способ получения данных из метаданной БД — UI Airflow или GET-запросы к Airflow REST API.

Через UI и API можно просматривать большую часть метаданной БД без рисков прямых запросов. В редких случаях, когда ни UI, ни REST API не дают нужных данных, можно использовать SQLAlchemy с моделями Airflow для доступа к метаданной БД. Прямые запросы к метаданной БД не рекомендуются: прямое изменение данных может привести к повреждению окружения Airflow.

Ниже — три примера работы с метаданной БД через Airflow REST API.

Количество успешно выполненных задач

Частая задача — получить метрики вроде общего числа успешно выполненных задач.

Рекомендуемый способ получить такие данные программно — запрос к stable REST API. Убедитесь, что в окружении настроена авторизация API и переменная ENDPOINT_URL указывает на нужный адрес (для локальной разработки: http://localhost:8080/).

Скрипт ниже с помощью библиотеки requests выполняет GET-запрос к Airflow API за всеми успешными (state=success) Task Instances для всех (сокращение: ~) DAG run всех (~) DAG. Для аутентификации используются имя пользователя и пароль из переменных окружения. Количество успешно выполненных задач даёт свойство total_entries в JSON-ответе API.

# import the request library
import requests
import os

# provide the location of your airflow instance
ENDPOINT_URL = "http://localhost:8080/"

# in this example env variables were used to store login information
# you will need to provide your own credentials
user_name = os.environ["USERNAME_AIRFLOW_INSTANCE"]
password = os.environ["PASSWORD_AIRFLOW_INSTANCE"]

# query the API for successful task instances from all dags and all dag runs (~)
req = requests.get(
    f"{ENDPOINT_URL}/api/v1/dags/~/dagRuns/~/taskInstances?state=success",
    auth=(user_name, password),
)

# from the API response print the value for "total entries"
print(req.json()["total_entries"])

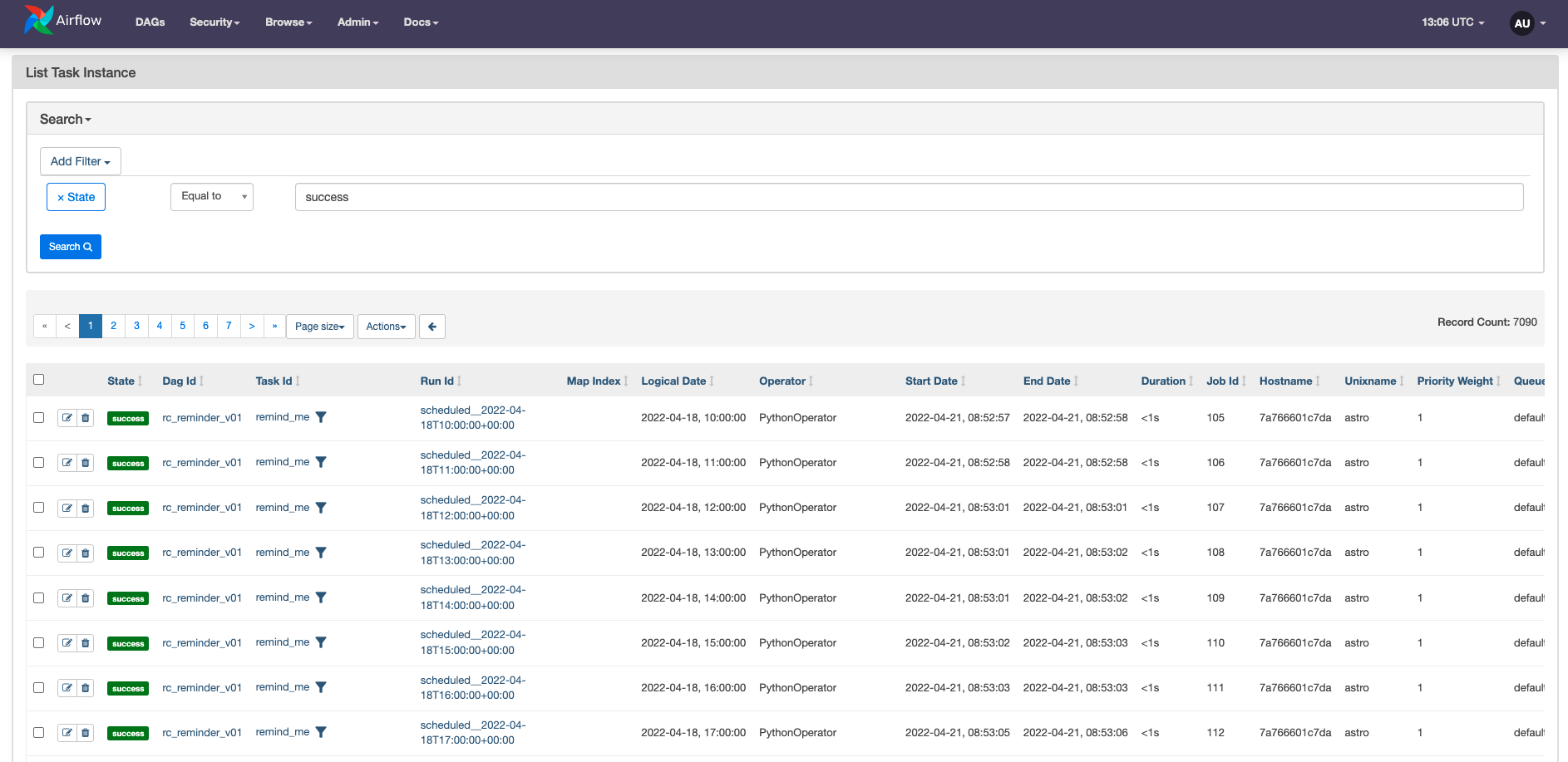

Тот же результат можно получить в UI: Browse → Task Instances, фильтр по состоянию success. Количество записей (Record Count) отображается справа.

Успешно выполненные задачи в UI (Browse → Task Instances)

Пауза и снятие с паузы DAG

Пауза и снятие с паузы DAG — частые операции. Это можно делать вручную в UI, но при большом числе DAG удобнее использовать Airflow REST API: отправка PATCH-запроса.

Скрипт ниже отправляет PATCH-запрос к Airflow API, чтобы обновить запись DAG с указанным ID (здесь example_dag_basic): задаётся пауза (update_mask=is_paused) с помощью JSON, в котором is_paused установлен в True (в примере — постановка на паузу; для снятия с паузы укажите False).

# import the request library
import requests
import os

# provide the location of your airflow instance
ENDPOINT_URL = "http://localhost:8080/"

# in this example env variables were used to store login information
# you will need to provide your own credentials
user_name = os.environ["USERNAME_AIRFLOW_INSTANCE"]
password = os.environ["PASSWORD_AIRFLOW_INSTANCE"]

# data to update, for unpausing, simply set this to False
update = {"is_paused": True}
# specify the dag to pause/unpause
dag_id = "example_dag_basic"

# query the API to patch all tasks as paused
req = requests.patch(
    f"{ENDPOINT_URL}/api/v1/dags/{dag_id}?update_mask=is_paused",
    json=update,
    auth=(user_name, password),
)

# print the API response
print(req.text)

Удаление DAG

Метаданные DAG можно удалить через иконку корзины в UI Airflow или отправкой запроса DELETE в Airflow REST API. Удаление невозможно, пока DAG ещё выполняется. При этом файл с определением DAG не удаляется — при следующем парсинге папки /dags планировщиком DAG снова появится в UI без истории.

Скрипт ниже отправляет DELETE-запрос для DAG с указанным ID (здесь: dag_to_delete).

# import the request library
import requests
import os

# provide the location of your airflow instance
ENDPOINT_URL = "http://localhost:8080/"

# in this example env variables were used to store login information
# you will need to provide your own credentials
user_name = os.environ["USERNAME_AIRFLOW_INSTANCE"]
password = os.environ["PASSWORD_AIRFLOW_INSTANCE"]

# specify which dag to delete
dag_id = "dag_to_delete"

# send the deletion request
req = requests.delete(
    f"{ENDPOINT_URL}/api/v1/dags/{dag_id}", auth=(user_name, password)
)

# print the API response
print(req.text)
